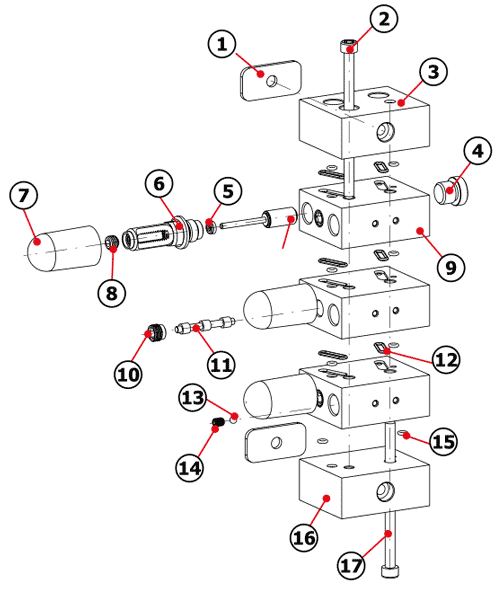

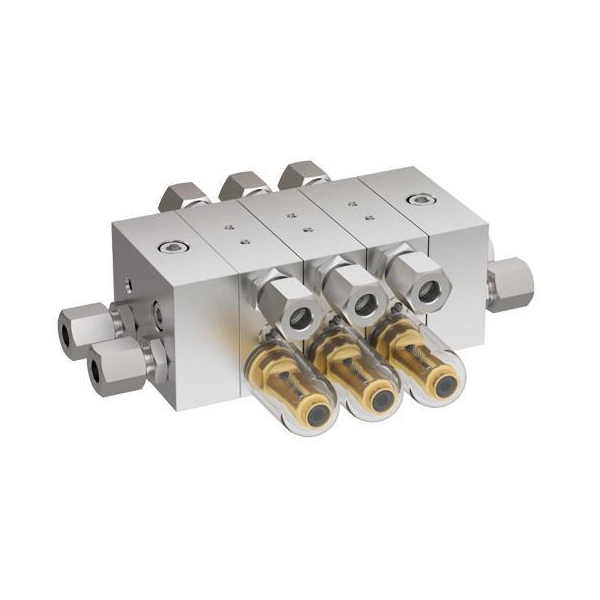

İKİ HATLI DAĞITICI SİSTEM VALF BLOĞU

9. Ara dilim 10. Körleme tapası M10x1 11. Yön pistonu 12. O-Ring Ø12x1,5mm 13. Misket Ø3,5mm 14. M5 setuskur 15. O-Ring Ø3x1,5 16. Başlangıç-Bitiş Dilimi 17. M6 civata

İKİ HATLI YAĞLAMA SİSTEMİ ÇALIŞMA PRENSİBİ

İki hatlı yağlama sistemi prensibinde, pompadan gelen basınçlı yağ hattını, iki ana yağlama hattına bölerek sıra ile gönderen yön valfi kullanılır. Modüler yapıdaki iki hatlı sistem dağıtıcıları ise, yön valfinden çıkan iki ana hat üzerinde dizilerek kullanılırlar. İki hatlı yağlama sistemi çalışma prensibi, bir ana hattın yağ ile beslenirken diğer ana hatta bağlı olan yağlama noktalarının yağlanması esasına dayanır. Bu esasa göre 2 ana hatta bağlı tüm noktaların yağlanması bir yağlama periyodu olarak tanımlanır. Yağlama noktalarının doz ihtiyacı, iki hatlı sistem dağıtıcı çıkışlarında bulunan doz ayarı ile her noktada ayrı olarak sağlanmaktadır. Gresin (kalitesine göre) yağlama özelliğini yitirmesine kadar geçen süreden önce bu periyod tekrarlanır. Ekipmanın çalıştığı süre boyunca bu işlem elektronik olarak tekrarlanır ve kontrol edilir.


İKİ HATLI SİSTEM ÖRNEK ŞEMASI





İKİ HATLI SİSTEM DAHİLİNDE PROGRESİF SİSTEM DAĞITICILARININ KULLANILMASI

İki hatlı sistem dağıtıcılarının çıkışları gerektiğinde progresif dağıtıcıların kullanılması ile daha farklı doz miktarlarına bölünebilir. Aynı zamanda düşük miktarda olan fazla sayıda yakın yağlama noktaları bu şekilde yağlanabilmektedir. Sistemde progresif dağıtıcılarında kullanılabilmesi, projelendirme esnasında belirlenmektedir.

UYARI !! Bu tip uygulamalarda dikkat edilmesi gereken en önemli nokta, progresif dağıtıcılara gelen yağ miktarının tamamen noktalara bölünerek yönlendirileceğidir. Bu sebeple 2 hatlı sistemi oluşturan ana hatlar üzerinde progresif dağıtıcılar bağlanmamalıdır.




YANLIŞ UYGULAMA (Yukarıdaki şemada kırmızı renk daire içine alınarak gösterilmiştir)

Progresif dağıtıcılar iki hatlı sistem dahilinde kullanılırken, ana hatlar üzerine bağlantı yapılırsa, ana hatlardaki yağın tamamı progresif dağıtıcıdan çıkacaktır. Bu sebeple yön valfi pilot veremeyecek ve 2 hatlı sistem çalışmayacaktır.

Progresif dağıtıcılar, ana hatlar üzerine bağlanmamalıdır.

DOĞRU UYGULAMA (Yukarıdaki şemada yeşil renk daire içine alınarak gösterilmiştir)

Progresif dağıtıcılar mutlaka iki hatlı sistem dağıtıcı çıkışlarına bağlantı yapılmalıdır.

Bu sayede ana hatlardaki yağın tamamı 2 hatlı sistem dağıtıcılarını besleyebilecektir.

İKİ HATLI SİSTEMLERİN KURULUM DÜZENİ VE BASINÇ YAPISINA ETKİSİ

Sistemde kurulacak 2 ana hattın uzunluğu, kullanılması gereken boru çaplarının belirlenmesinde büyük önem teşkil eder. Yön valfi üzerinde pilot değiştirme basıncı sabit 200 bar. (120 ile 250 bar. arası) olarak ayarlanacaktır. Hat sonunda ise 80 bar. (70 ile 100 bar. arası) basıncın oluşturulabilmesi, yağlama işleminin yapılabilmesi için gereklidir. Bu esasların sağlanabilmesi için, ana hatlarda kaybedilen basıncın hesaplanabilmesi gereklidir. Hatların uzatıldıkça boru çaplarının büyütülmesi esası korunmalıdır. Otomatik merkezi yağlama sistemleri ile yağlama, ancak uygun koşullar sağlandığında verimi arttıracaktır.



Aynı kurulum düzeninde pompanın yer değiştirilmesi ile hattın uzunluğu bozulmadan basınç kaybı azaltılabilmektedir. Ancak dağıtıcıların dizilimi sebebi ile oluşan basınç kaybı devam etmektedir. Bu tip bir kurulum yöntemi, ufak ekipmanlar haricinde kullanılmak için önerilmez.
